一面科技一面艺术的ORICO Type-C 八合一透明拓展坞

来源:时间:2020-09-09 11:32:22 阅读:-

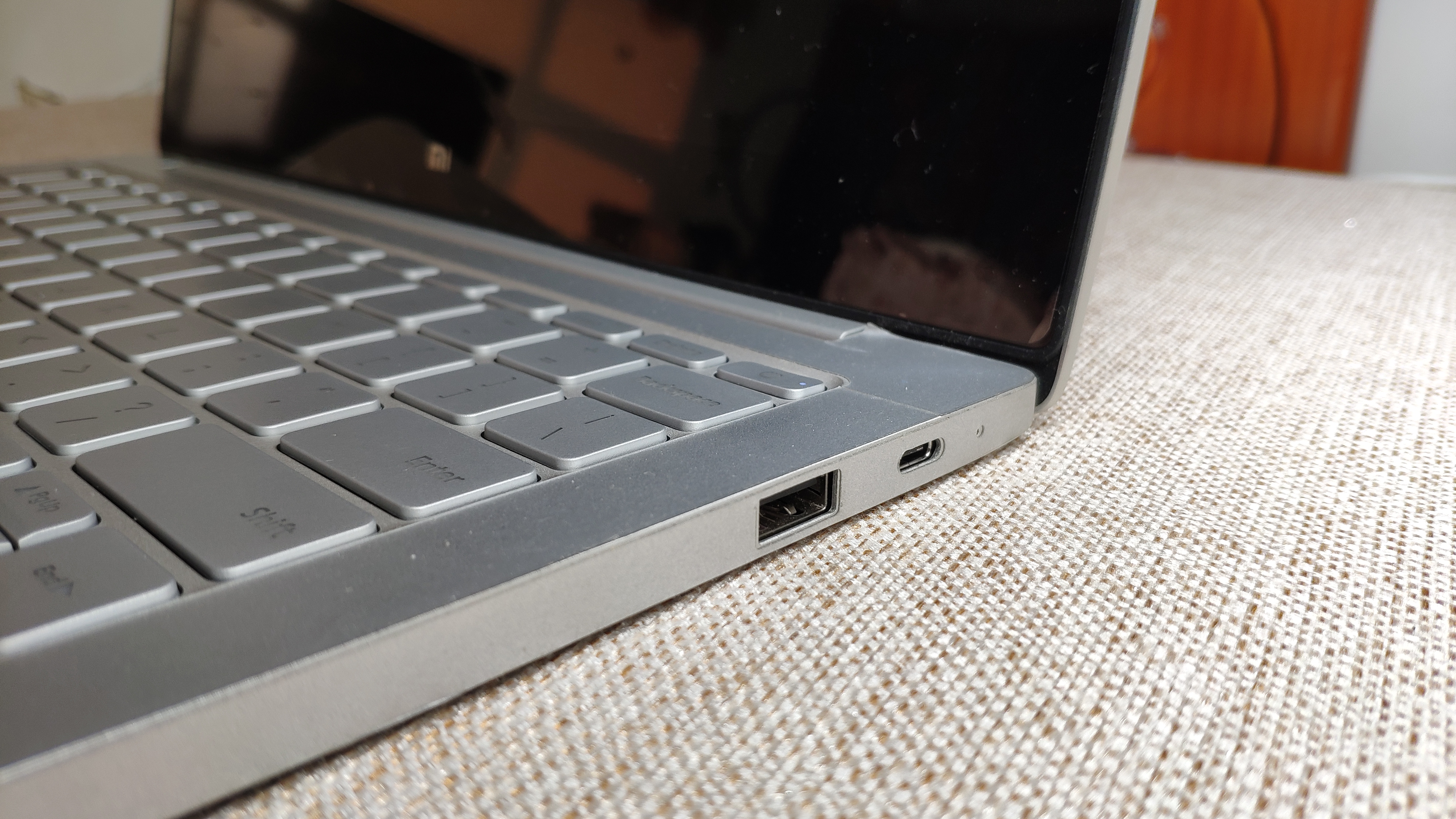

笔记本工业设计语言在体积上的追求极致,性能却欲求强劲,所能供给日常应用的外接口也随着体积减小成正比减少,拓展坞之于笔记本电脑能起到锦上添花的效果,作为外设设备给高效率的工作和生活环境带来非常大的便利。今天要了解的就是这样一款深耕于互联网外设领域品牌Orico/奥睿科旗下的Type-C扩展坞。

一面科技一面艺术的ORICO Type-C 八合一透明拓展坞

科技始于颜值

我们看到的是奥睿科扩展坞系列功能扩展方面比较实用的一款八合一产品,USB3.0Type-A接口三个,1000Mpbs RJ45千兆网口一个,USB2.0 SD/TF卡槽一个,5V/1. 5AMax Type-C100WPD充电口一个,4K/30Hz HDMI接口一个。

一面科技一面艺术的ORICO Type-C 八合一透明拓展坞

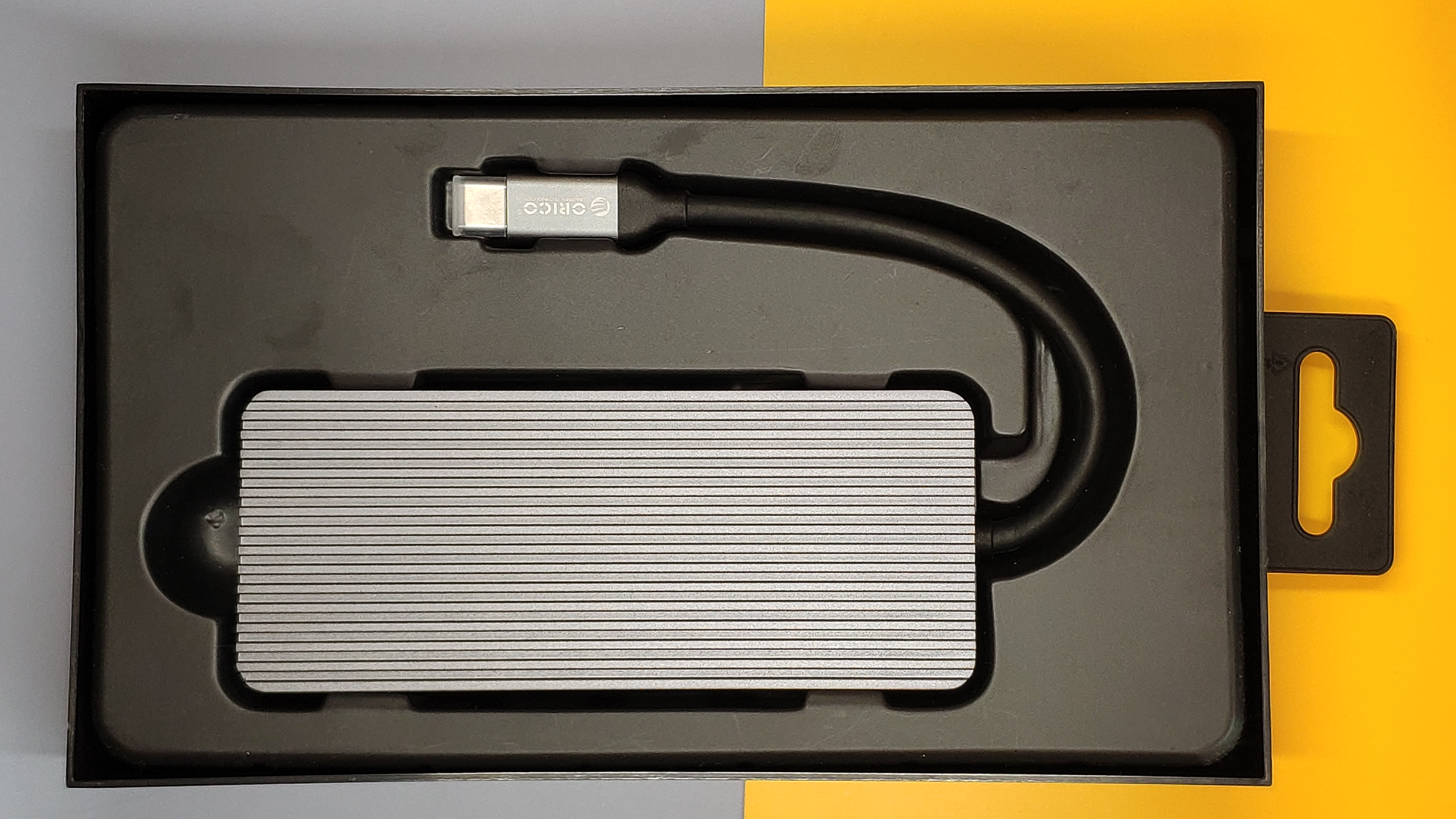

除去外包装,扩展坞主体固定在内硬质塑料内衬中,紧固且非常便于运输安全。

一面科技一面艺术的ORICO Type-C 八合一透明拓展坞

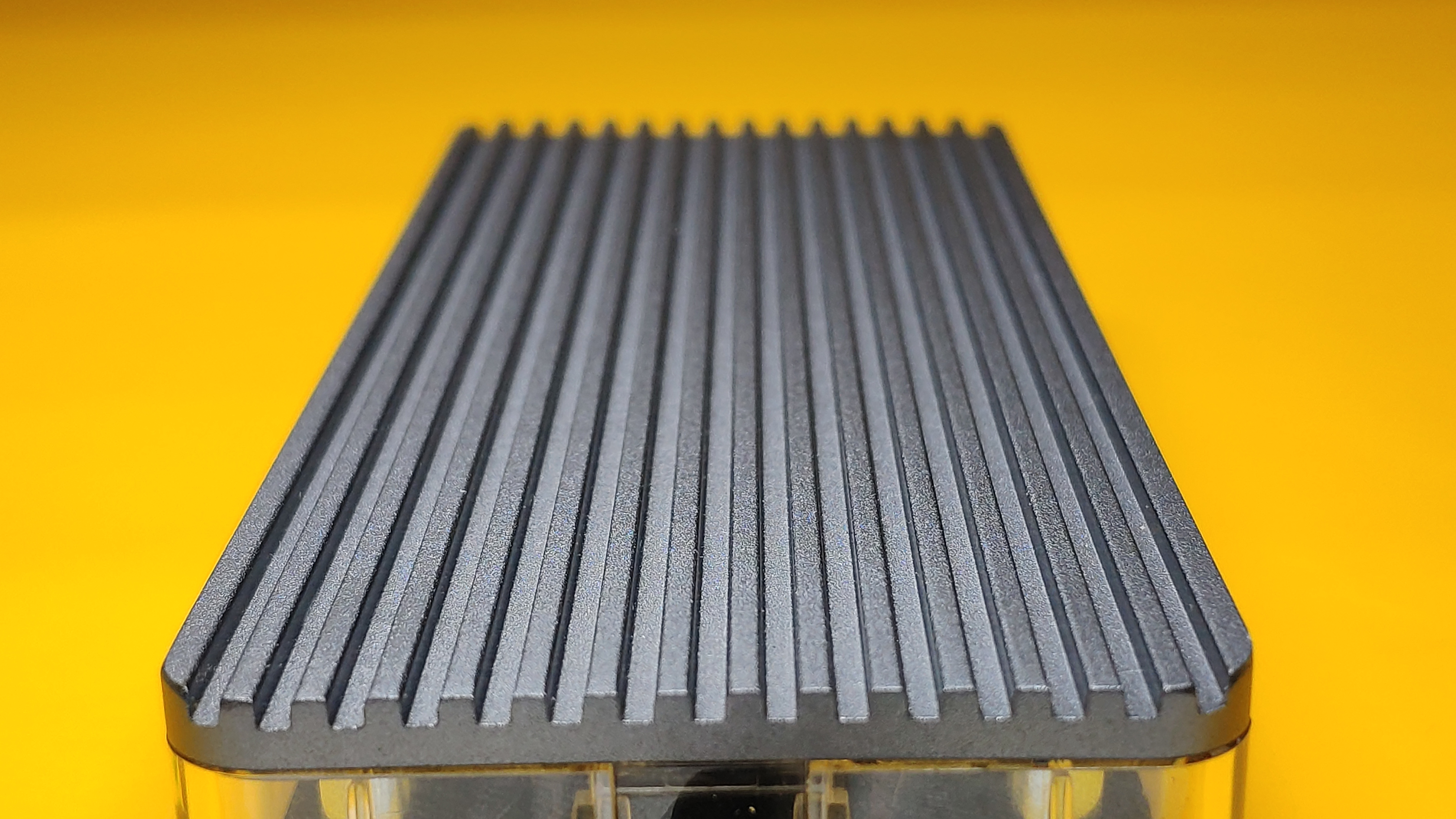

用“一面艺术,一面科技”来描述此系列的产品定义非常恰当,正面突破性的采用铁灰色深条纹沟壑铝合金材质,整体色彩语言表达极其深沉内涵竣冷奇酷,材质加如此结构其实也是更加适于日常使用的热量散发。

一面科技一面艺术的ORICO Type-C 八合一透明拓展坞

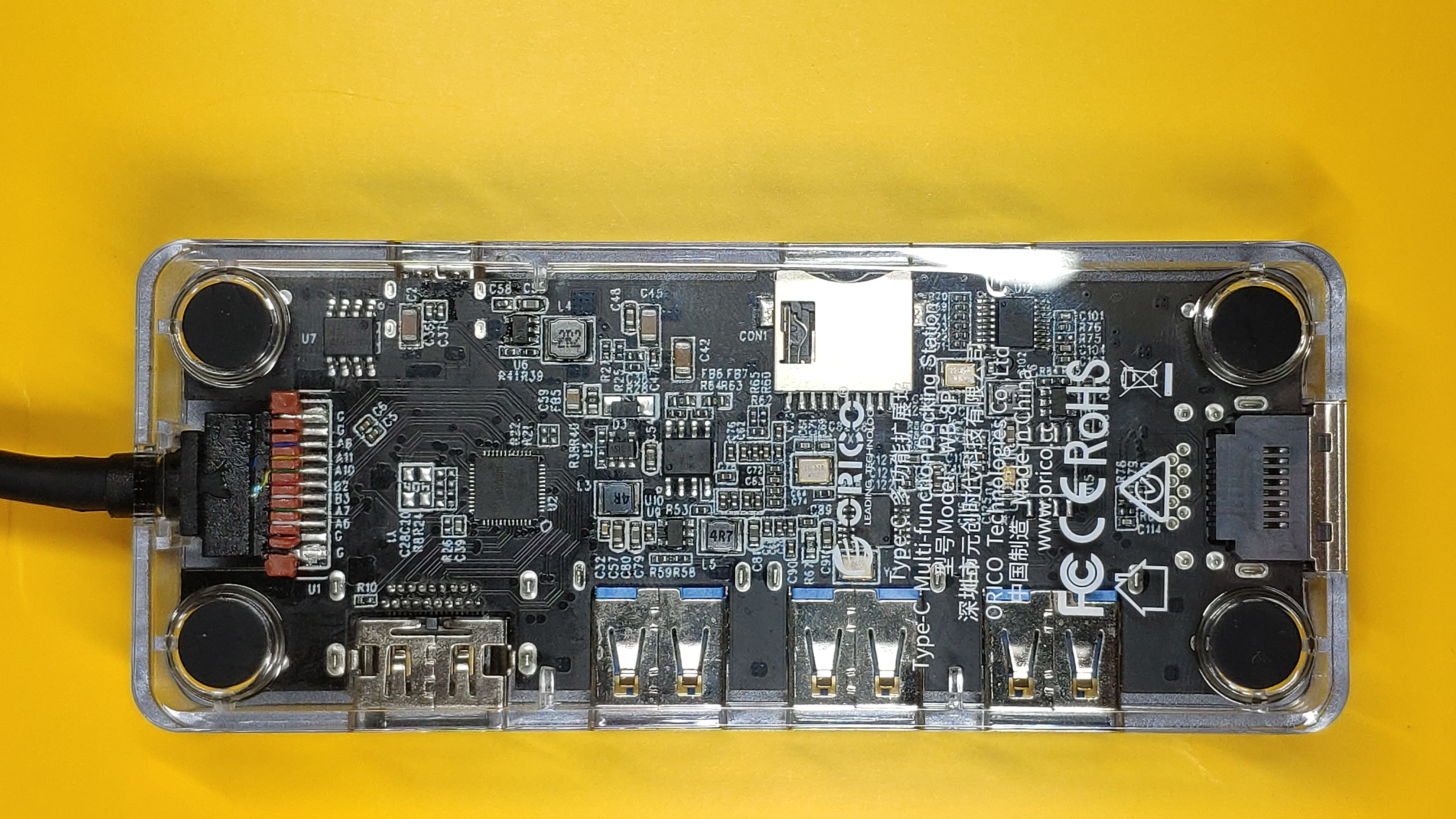

金属顶端下的部分是更加惊艳的扩展坞主体展示,透明PC材质把主板像艺术珍品般珍藏起来,这也是我们以前未曾见到过的“通透”设计,恰似在享受科技带给我们最大乐趣的同时遇见了“未来”。

一面科技一面艺术的ORICO Type-C 八合一透明拓展坞

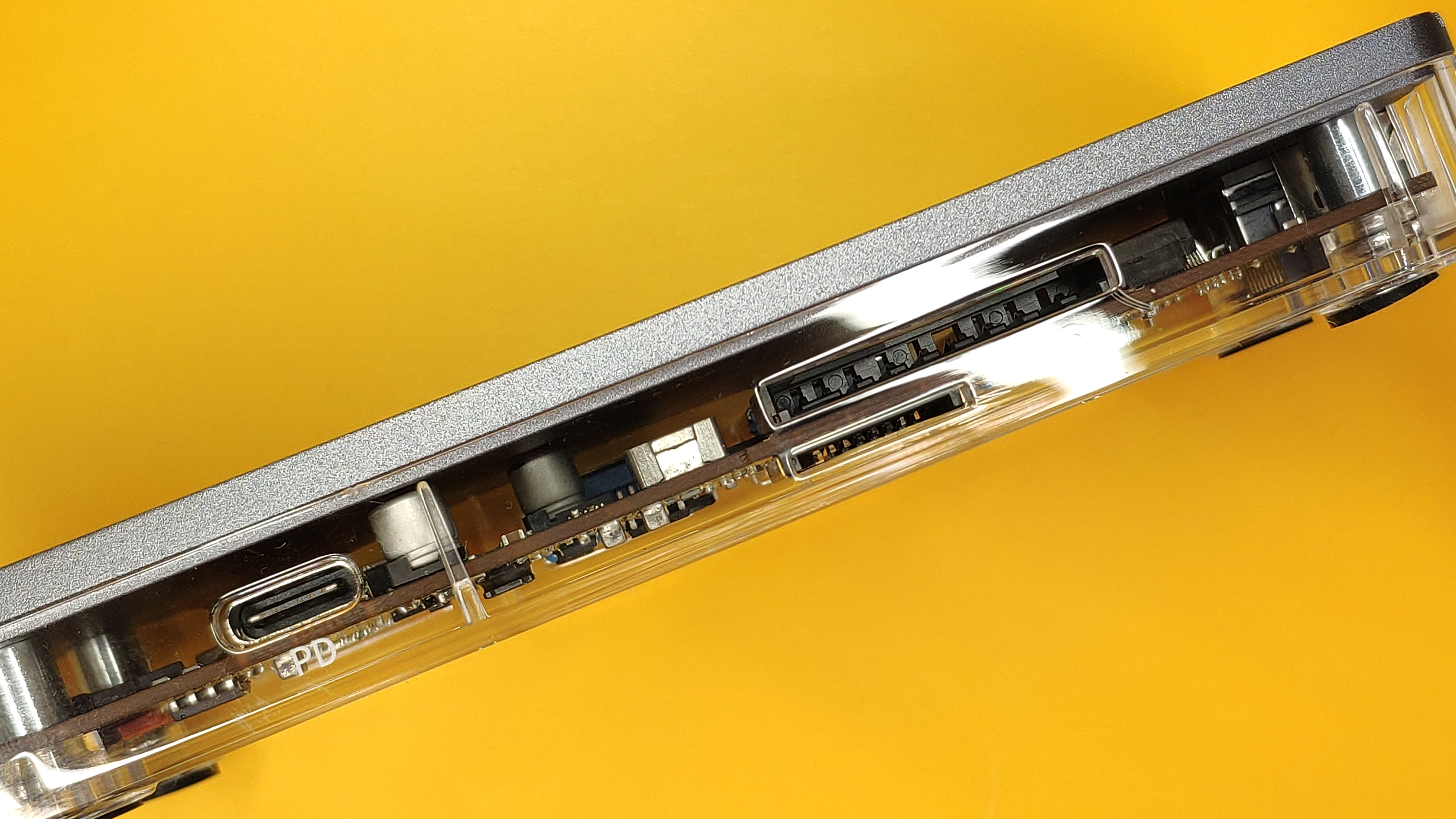

八项功能接口层次分明排列在扩展坞两侧及顶端。

一面科技一面艺术的ORICO Type-C 八合一透明拓展坞

一面科技一面艺术的ORICO Type-C 八合一透明拓展坞

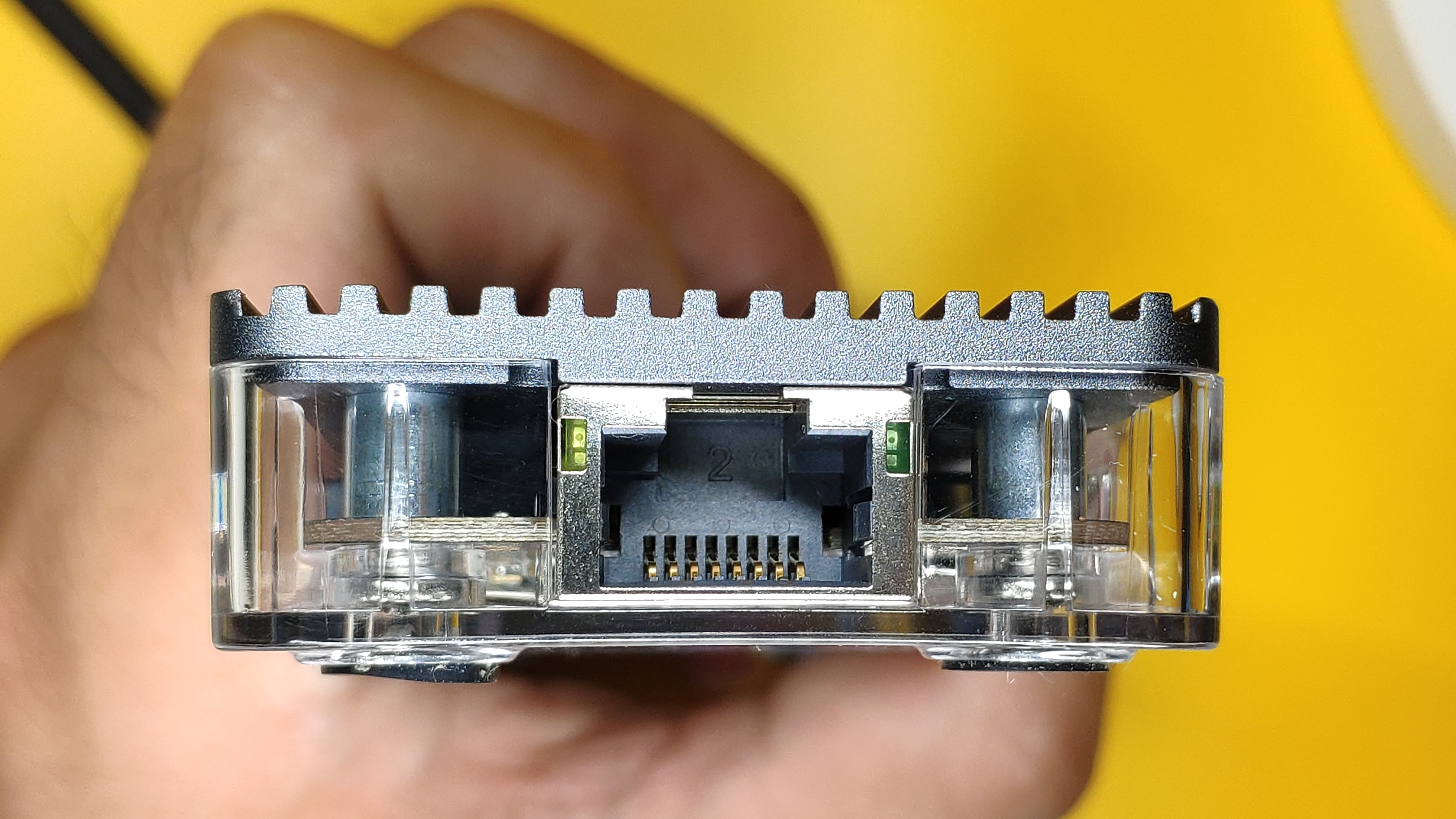

为了保证整体扩展坞的厚度有最佳体验,RJ45千兆网口极其严苛的做到极致设计,在保证结构足够坚固的前提下,网口上下边侧与金属边缘与PC边缘紧密贴合。

一面科技一面艺术的ORICO Type-C 八合一透明拓展坞

功能分享

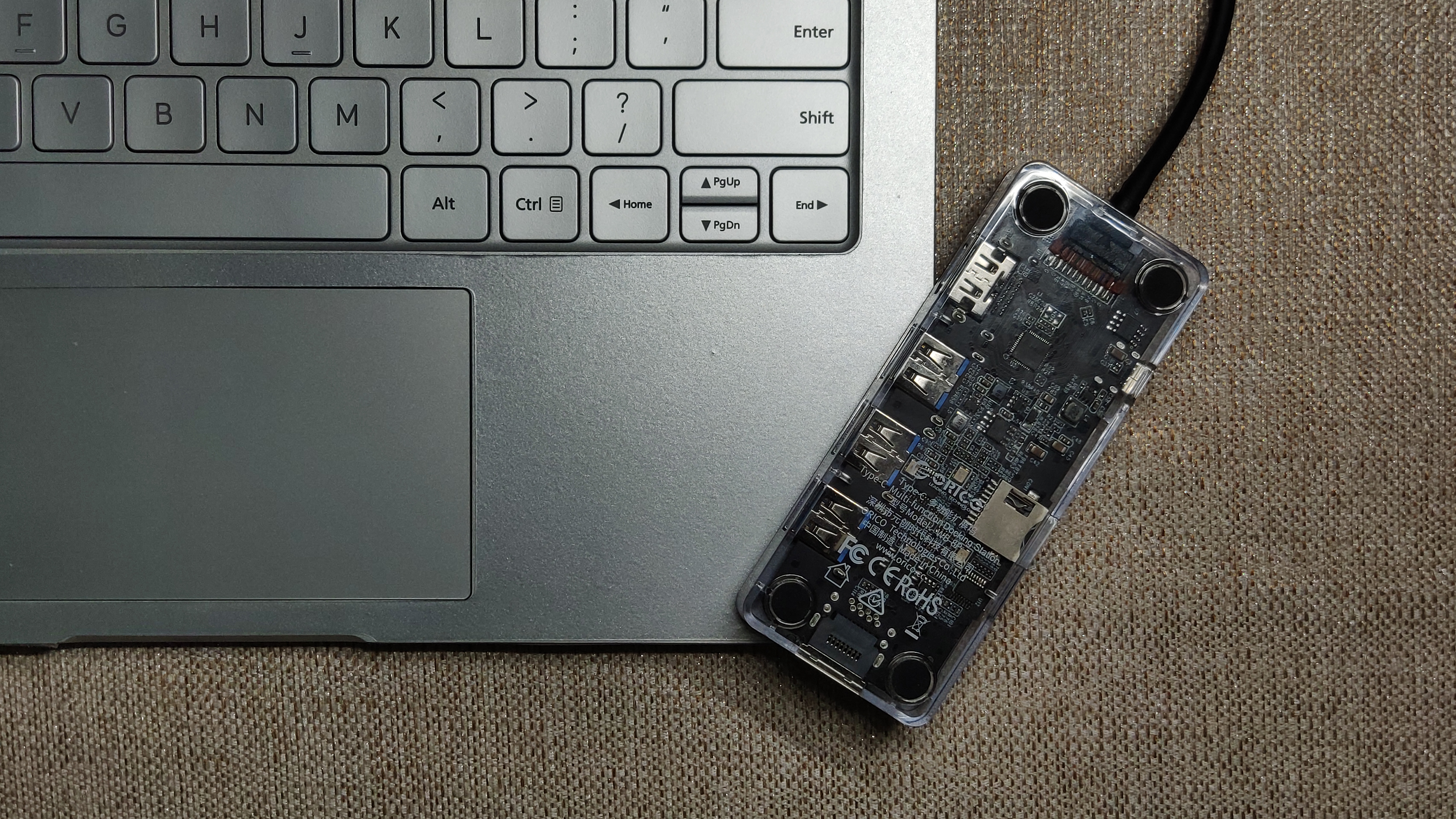

使用方面,奥睿科扩展坞采用通用性绝对占优势的Type-C接口,直接接入笔记本电脑,基本适用与目前绝大多数主流Type-C接口的笔记本以及安卓系统手机。

一面科技一面艺术的ORICO Type-C 八合一透明拓展坞

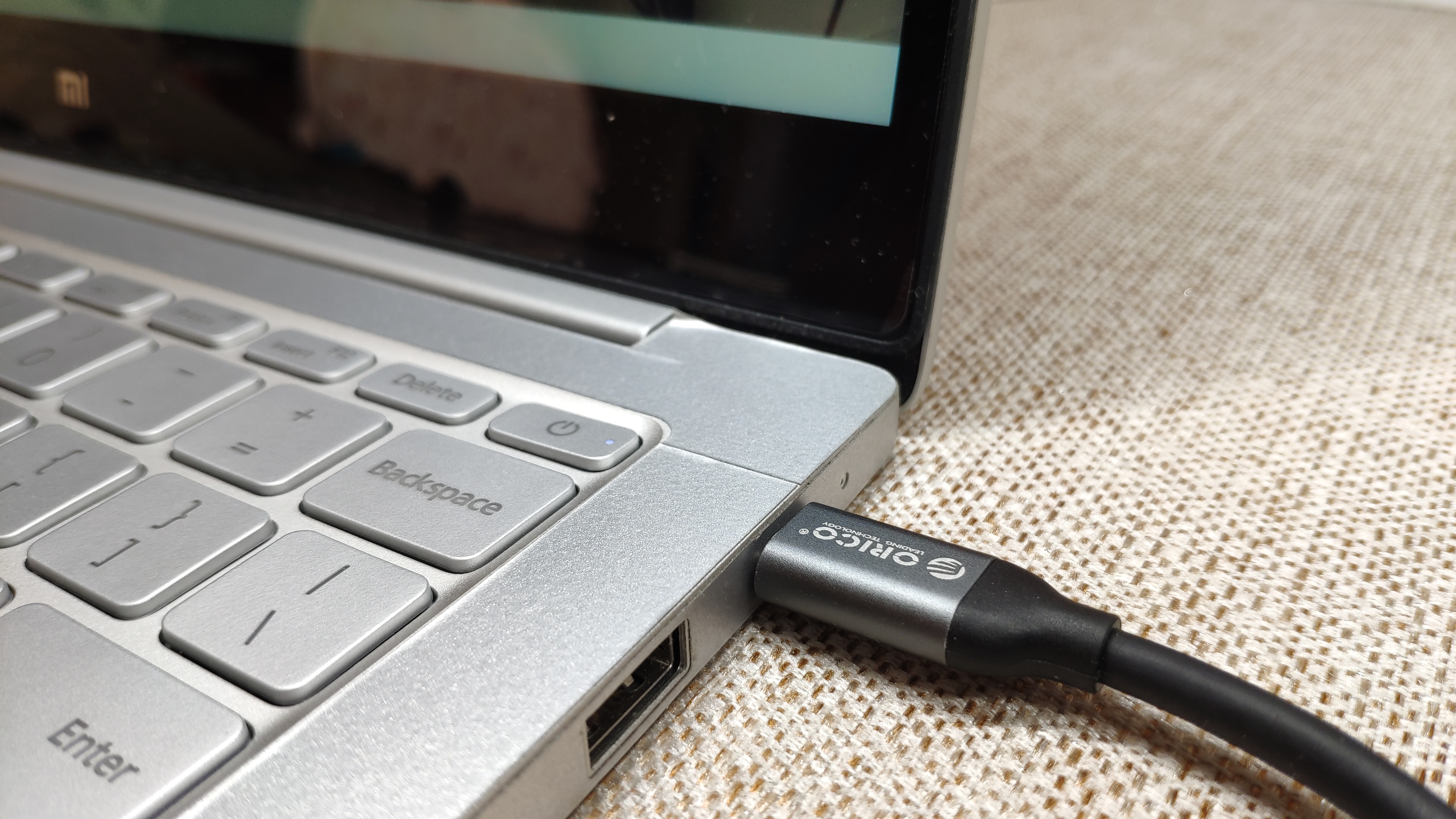

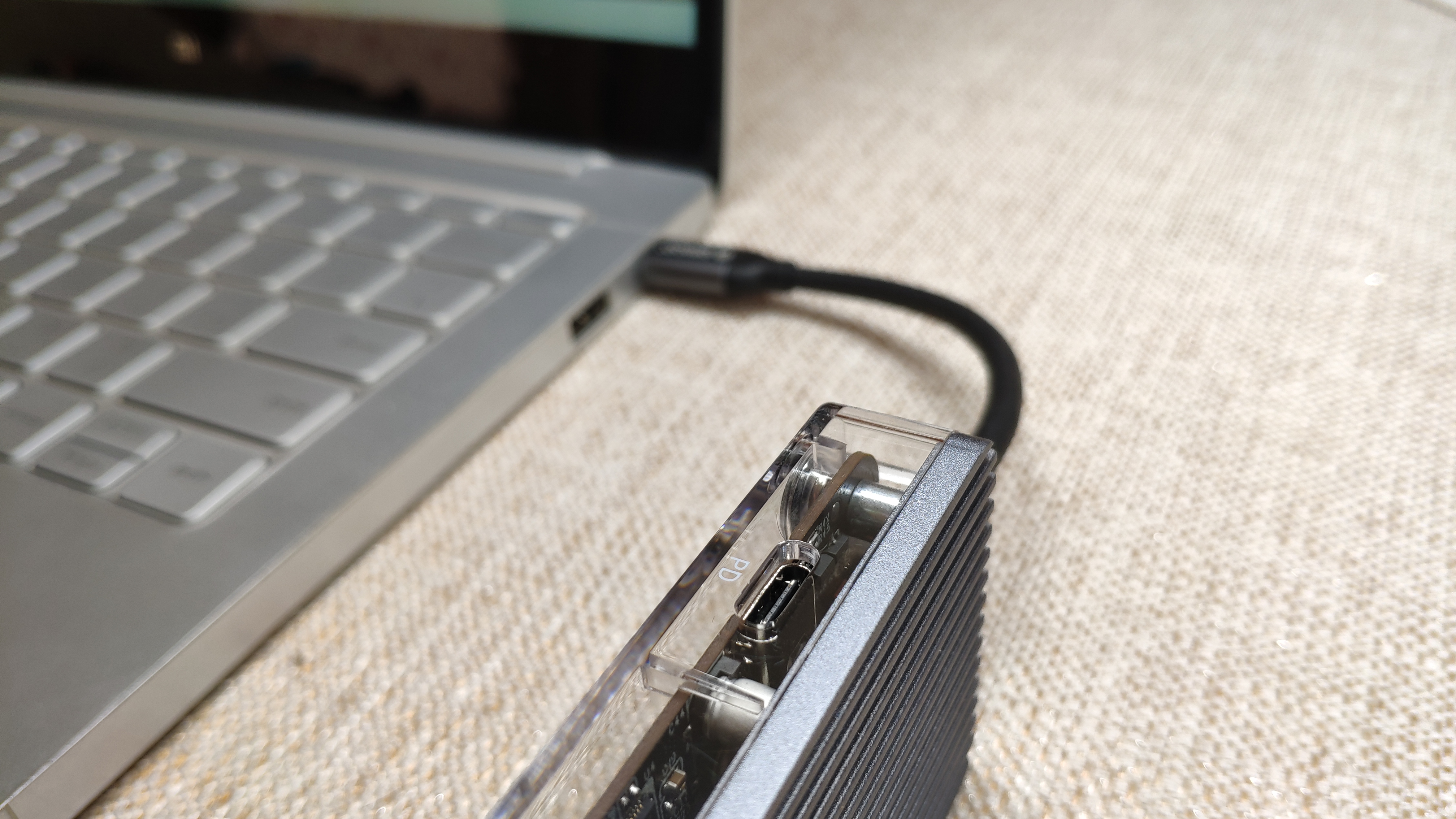

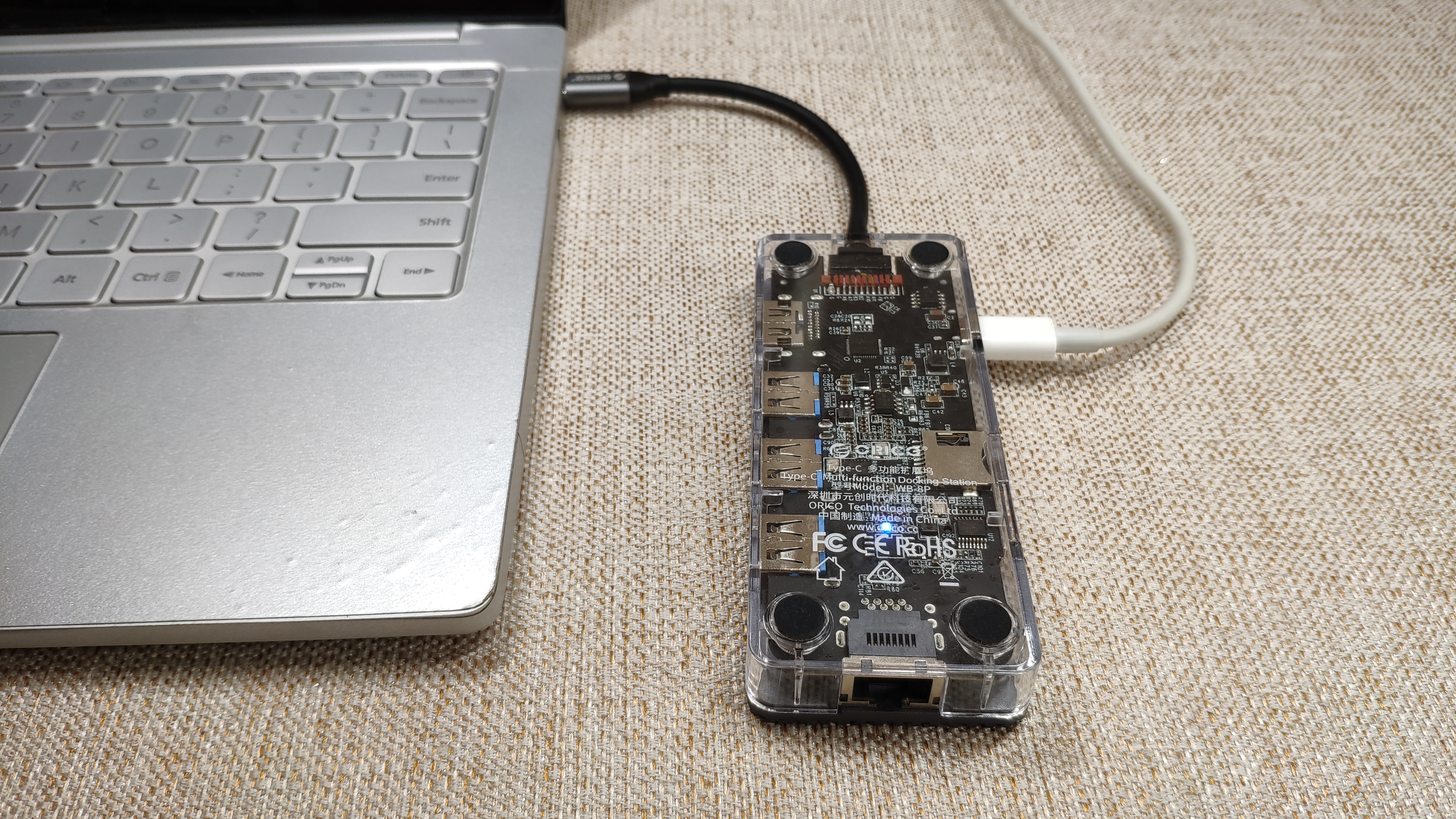

插接到笔记本Type-C接口即可正常使用,下端指示灯提示通电正常,工作正常。首口PD接口也就是扩展坞上的Type-C接口,因为扩展坞的连接占用了笔记本充电接口,考虑到在实际使用中需要持续电量供给,特别设计此口,主要用于为笔记本供电,笔记本可以边使用边充电。

一面科技一面艺术的ORICO Type-C 八合一透明拓展坞

一面科技一面艺术的ORICO Type-C 八合一透明拓展坞

接上原有笔记本充电器电源线至扩展坞Type-C接口给笔记本电脑充电,输出功率最高可达100W。同时还支持更多选择的宽电压适配。

比方说:针对不同品牌,不同供电需求的

29W:output:14,5V/2A(PD) 5.2V/2.4A;

45W:output:15V/3A 12V/3A 5V/2A;

65W:output:20V/3.25A 15V/3A 12V/2A 5V/2A

一面科技一面艺术的ORICO Type-C 八合一透明拓展坞

一面科技一面艺术的ORICO Type-C 八合一透明拓展坞

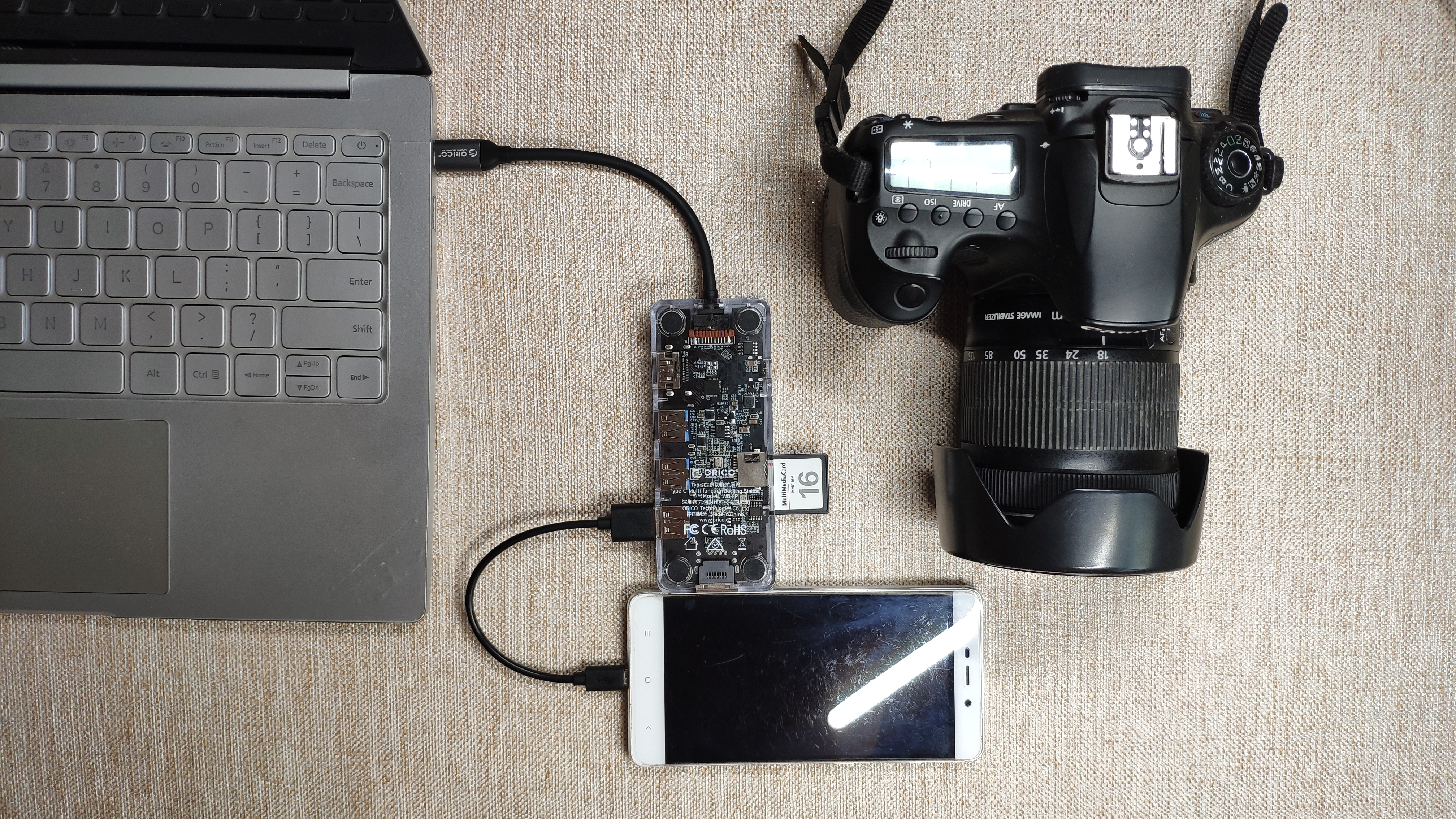

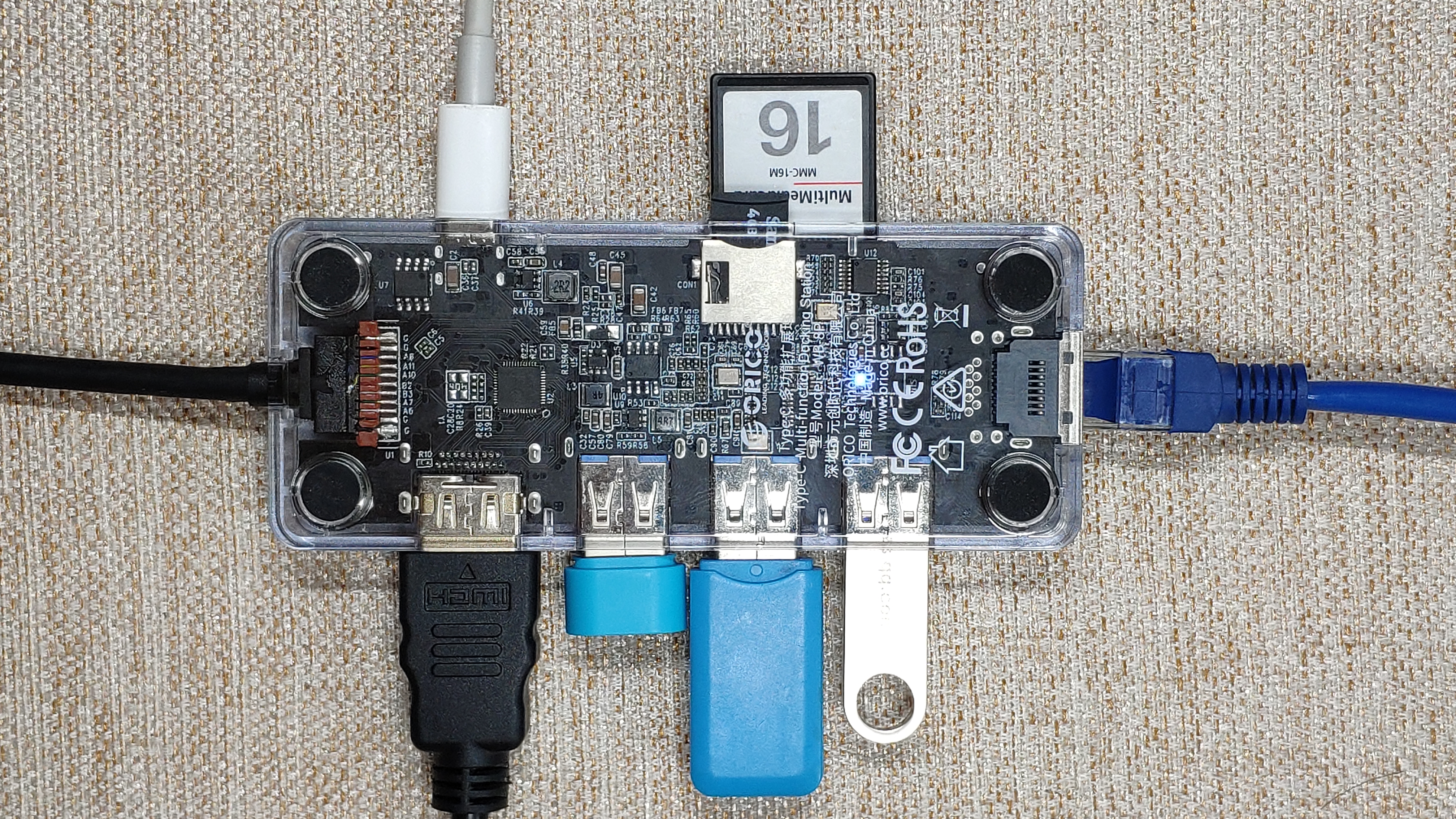

手机通过扩展坞连接显示器,同时兼顾连接U盘、鼠标键盘,多项功能同时融合操作,协同工作的多维度运行让你忽略扩展坞的存在,而工作效率有了非常明显的提升。

一面科技一面艺术的ORICO Type-C 八合一透明拓展坞

一面科技一面艺术的ORICO Type-C 八合一透明拓展坞

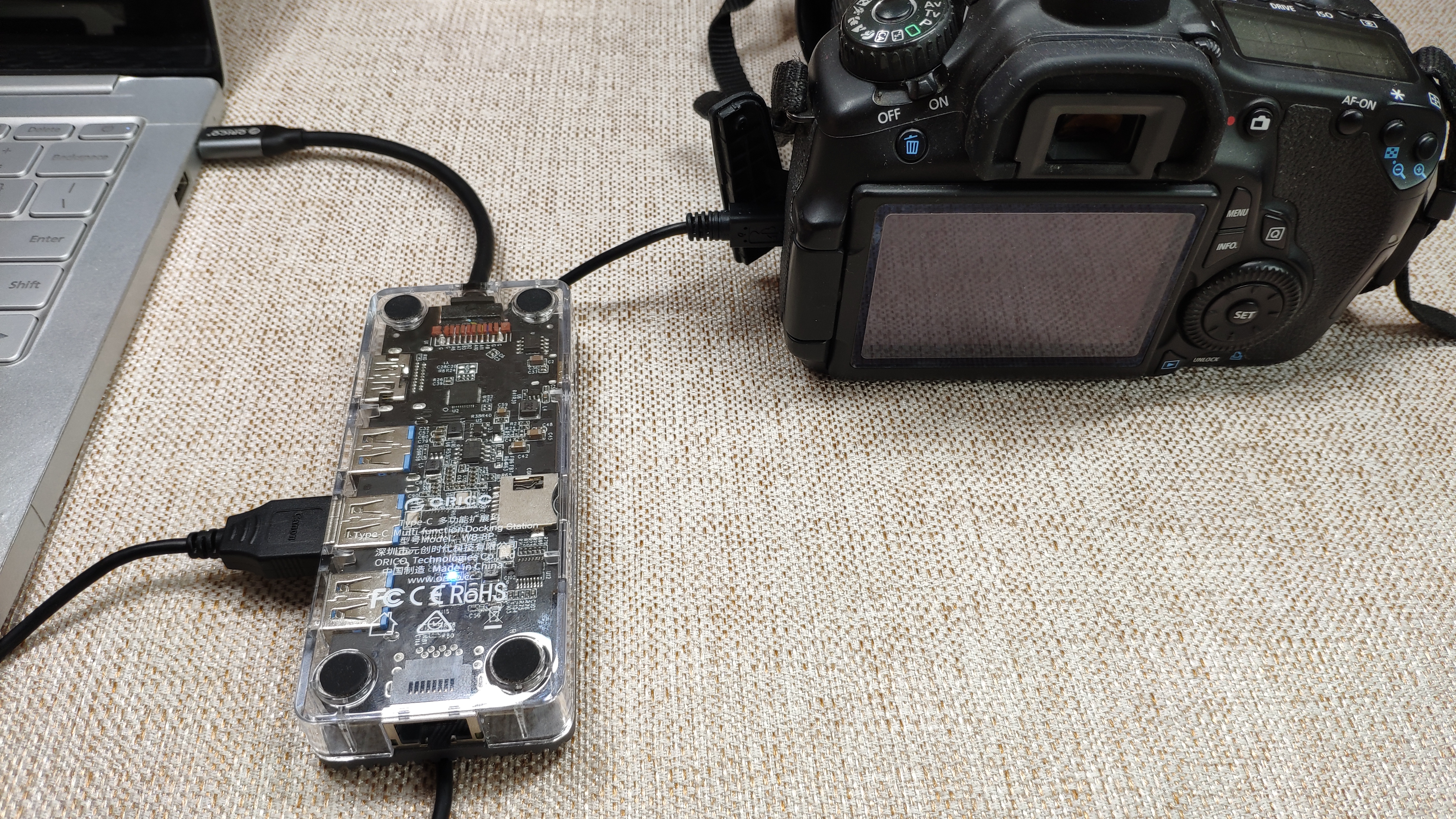

你甚至可以把单反相机直接用数据线通过接驳扩展坞搭载至笔记本电脑,扩展坞最高支持USB3.0接口并可兼容USB2.0,USB1.1,理论传输速度可飙升至5Gbps。传输图片及视频会相当轻松。

一面科技一面艺术的ORICO Type-C 八合一透明拓展坞

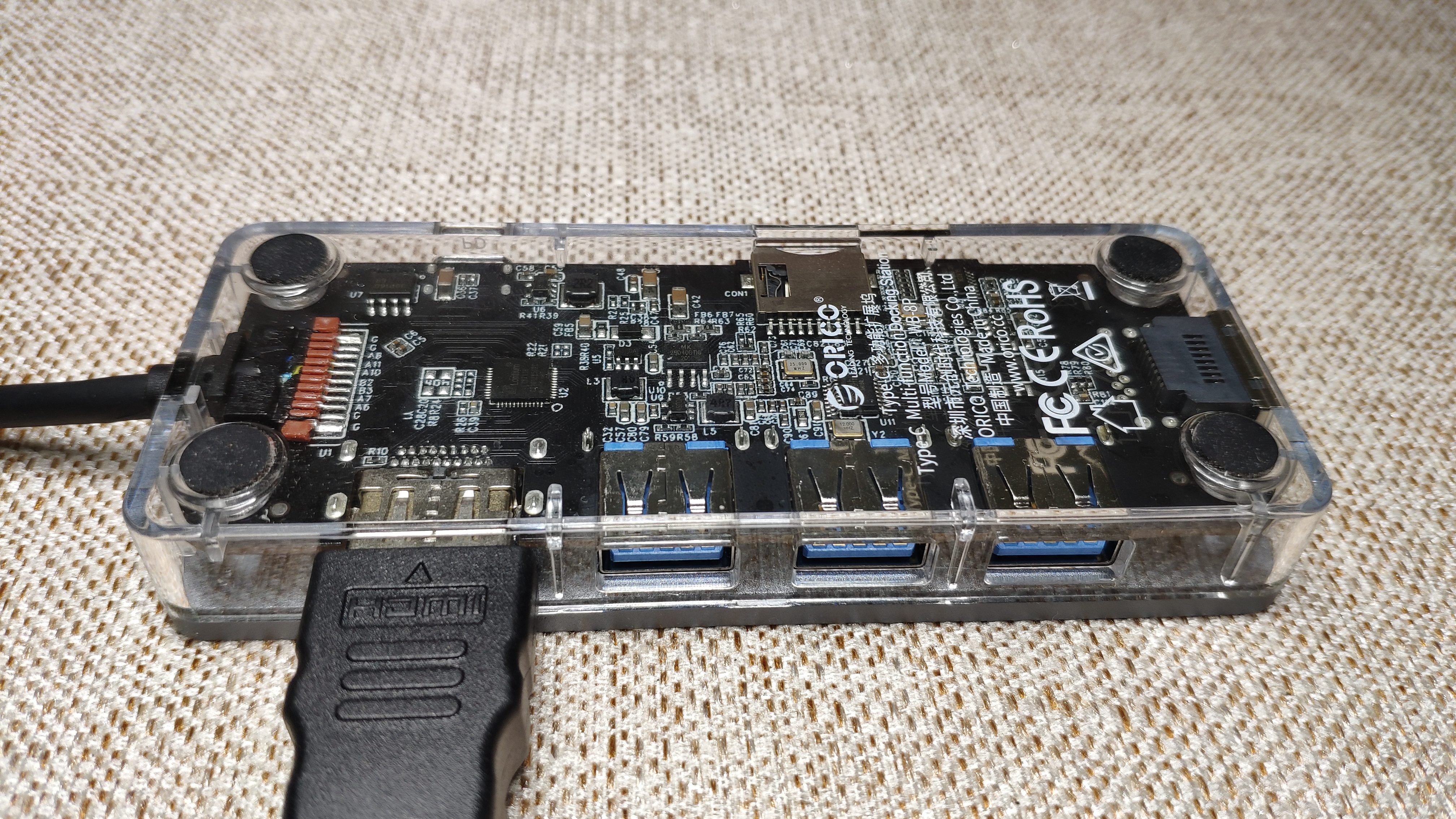

HDMI/PD 采用微驱高性能HDMI控制芯片EP9632G,控制HDMI影像音频顺畅传输,支持4K/30Hz视频传输,意味着笔记本完全可以通过奥睿科扩展坞HDMI接口连接大屏电视。

一面科技一面艺术的ORICO Type-C 八合一透明拓展坞

澎湃动力源于强大内芯

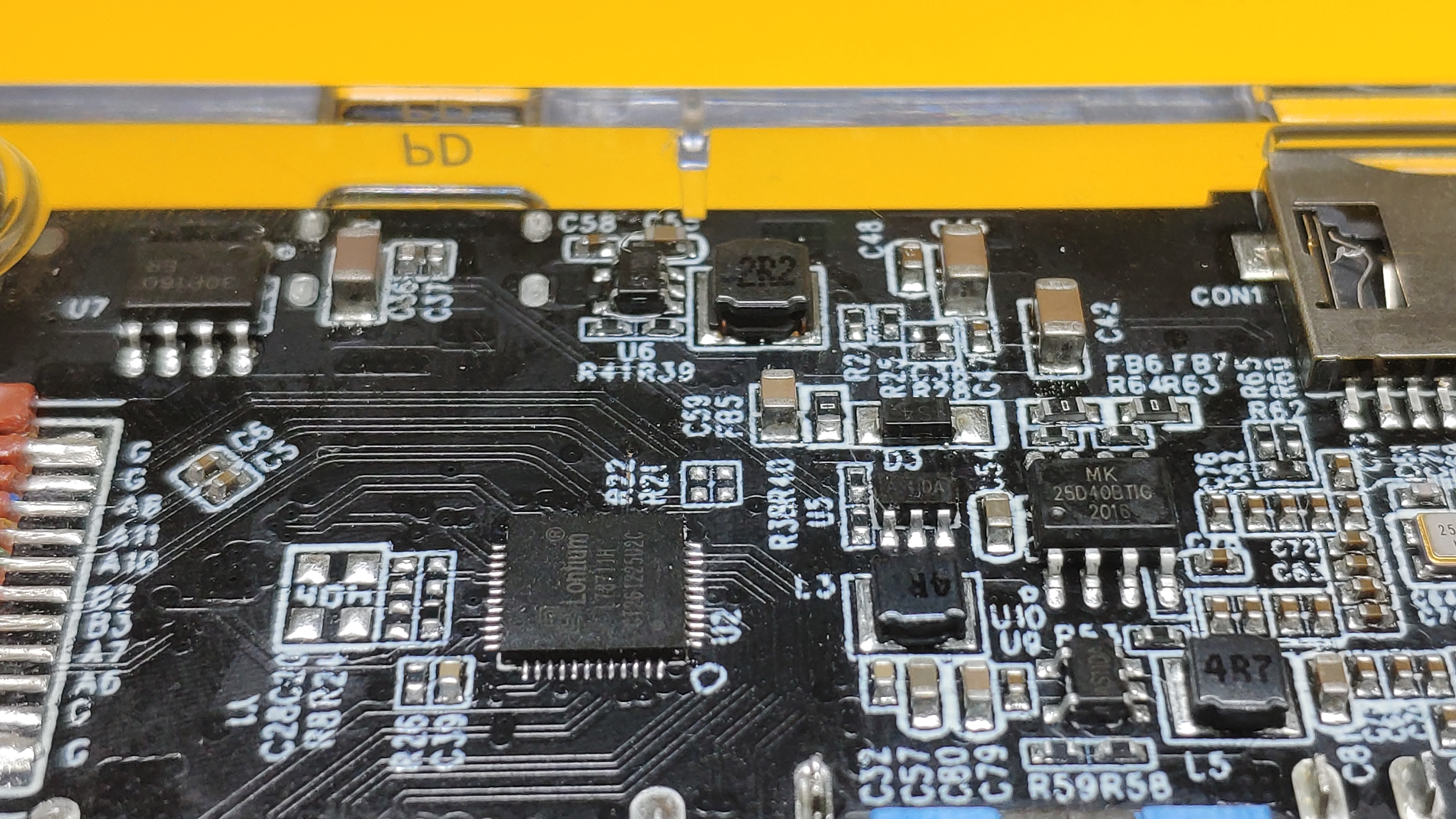

扩展坞内芯其实相当复杂,这次奥睿科设计方面完全是功能模块搭载独立的芯片,这也就完美实现了支持多功能同时运行,而性能方面的运行依然稳定流畅。

HUB3.0多口接驳方面应用的VL817是目前USB3.1 HUB最流行的控制器芯片之一,提供2端口和4端口配置和功能集成稳压器,内置USB PHY采用先进的CMOS工艺实现低功耗设计和全面的USB充电支持。支持SuperSpeed(5Gbps),高速(480Mbps),全速(12Mbps)和低速(1.5Mbps)设备的组合,集成USB2.0集线器的多事物转换器功能,可提供多种全速设备同时使用。集成的5V DC-DC开关稳压器使VL817能够直接从5V USB VBus供电,从而降低BOM成本。并支持了USB电池充电规范v1.2(SDP/CDP/DCP),甚至支持了供应商特定的充电模式 比如苹果2.4A。其具有灵活的固件架构,为现场更新之外的自定义功能通过框架。基于VL817的集线器设备在Windows,Mac OS X和各种linux内核下工作,无需其他驱动程序。同时与支持USB集线器功能的非x86设备和平台兼容,如智能手机,平板电脑和机顶盒。它的优势之一就是适合所有USB集线器应用,如独立USB集线器,笔记本/超极本对接站/端口复制器,台式PC前面板,主板板载集线器和USB集线器复合设备。VL817集成了多个可选的USB2.0虚拟设备,包括USB广告牌和USB HID,以支持媒体控制按钮,如播放/暂停,音量调高/降低等。

一面科技一面艺术的ORICO Type-C 八合一透明拓展坞

RJ45RJ45千兆网口应用RTL8153千兆以太网控制器,结合IEEE802.3 u的媒体访问控制(MAC),USB3.0总线控制器,嵌入式内存。支持USB3.0,2.0 1.1,可提供更高的带宽和改进协议的主机与设备之间的数据交换,还提供了更先进的电源管理功能,降低能耗。其内建5V转3.3VRegulator 可直接采用USB供电,不需外接电源,内建一次性可编程唯读记忆体,单一25Mhz的输入时钟源,大幅度提高产品竞争性。

RTL8153结合VL817内核,可完美实现全操作系统自适应,网络免驱更加便捷。

一面科技一面艺术的ORICO Type-C 八合一透明拓展坞

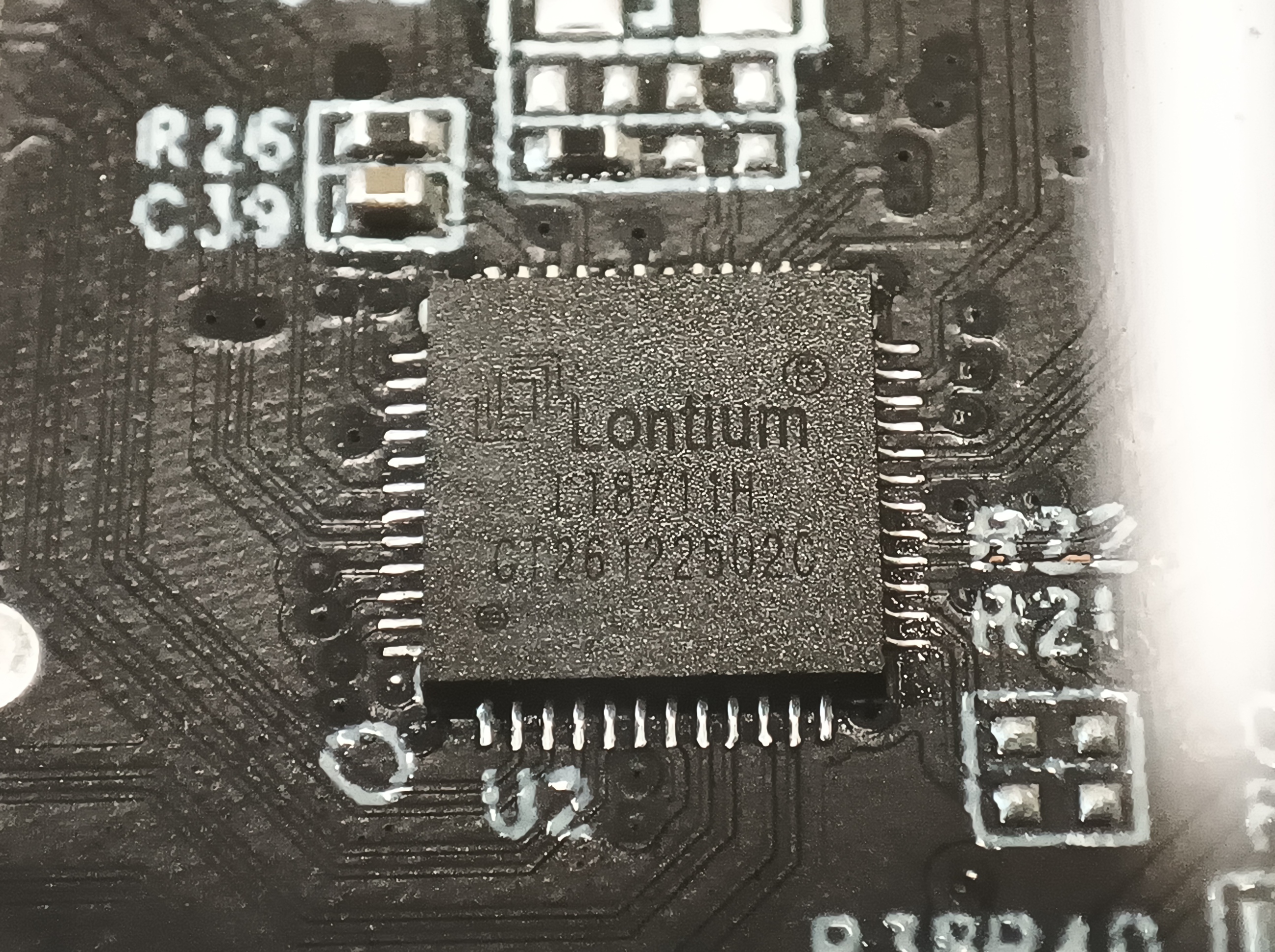

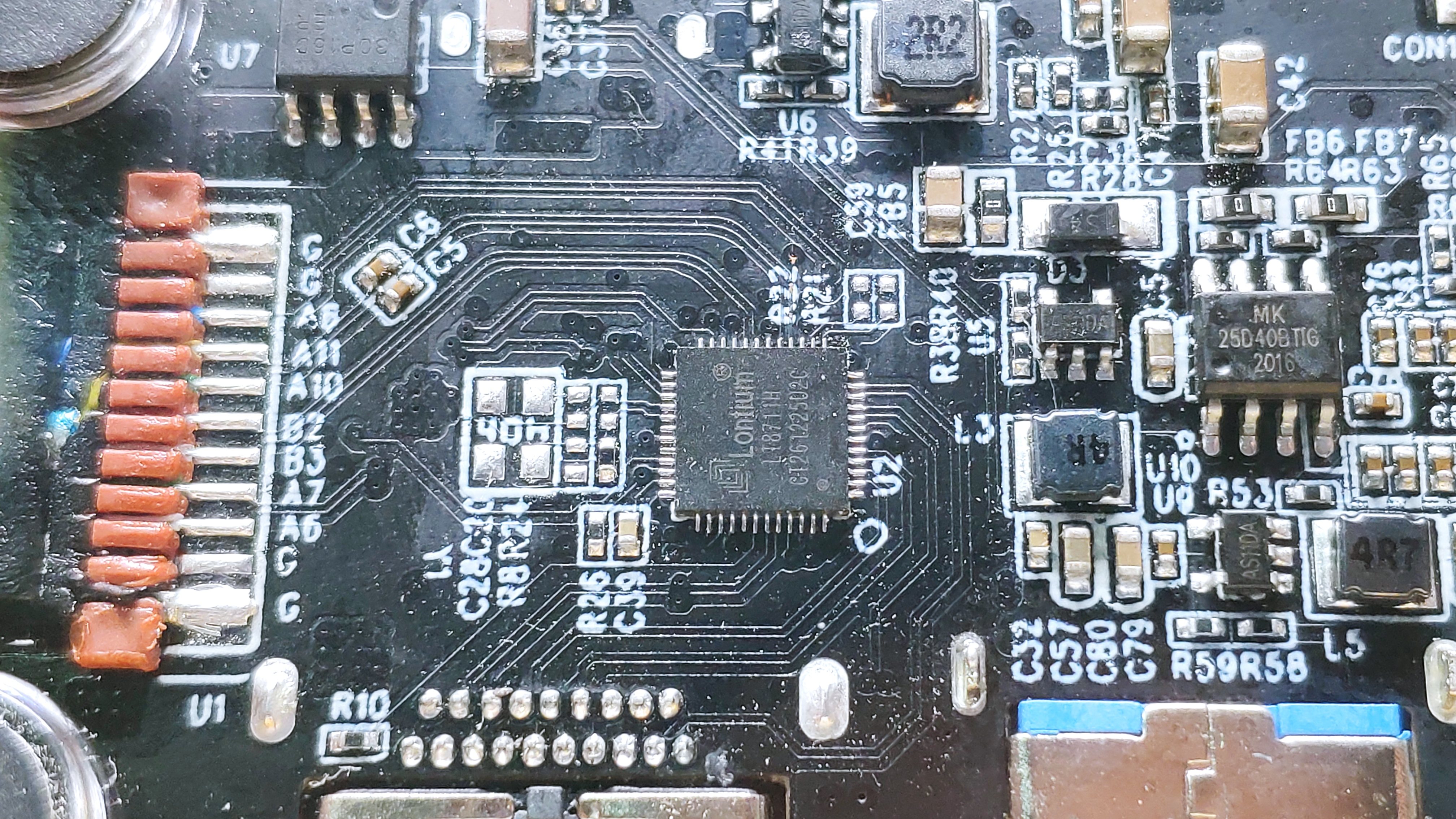

来自龙迅半导体LT8711H做Type-C输入,转HDMI2.0,还可以做Type-C方案下的PD充电功能。支持EDID缓冲器、DP/EDP输入实现DP ALT模式和功率传递功能,一检测并确定自动进入节能模式。一旦使用快速链路训练,系统时间将节省至少400毫秒。

一面科技一面艺术的ORICO Type-C 八合一透明拓展坞

一面科技一面艺术的ORICO Type-C 八合一透明拓展坞

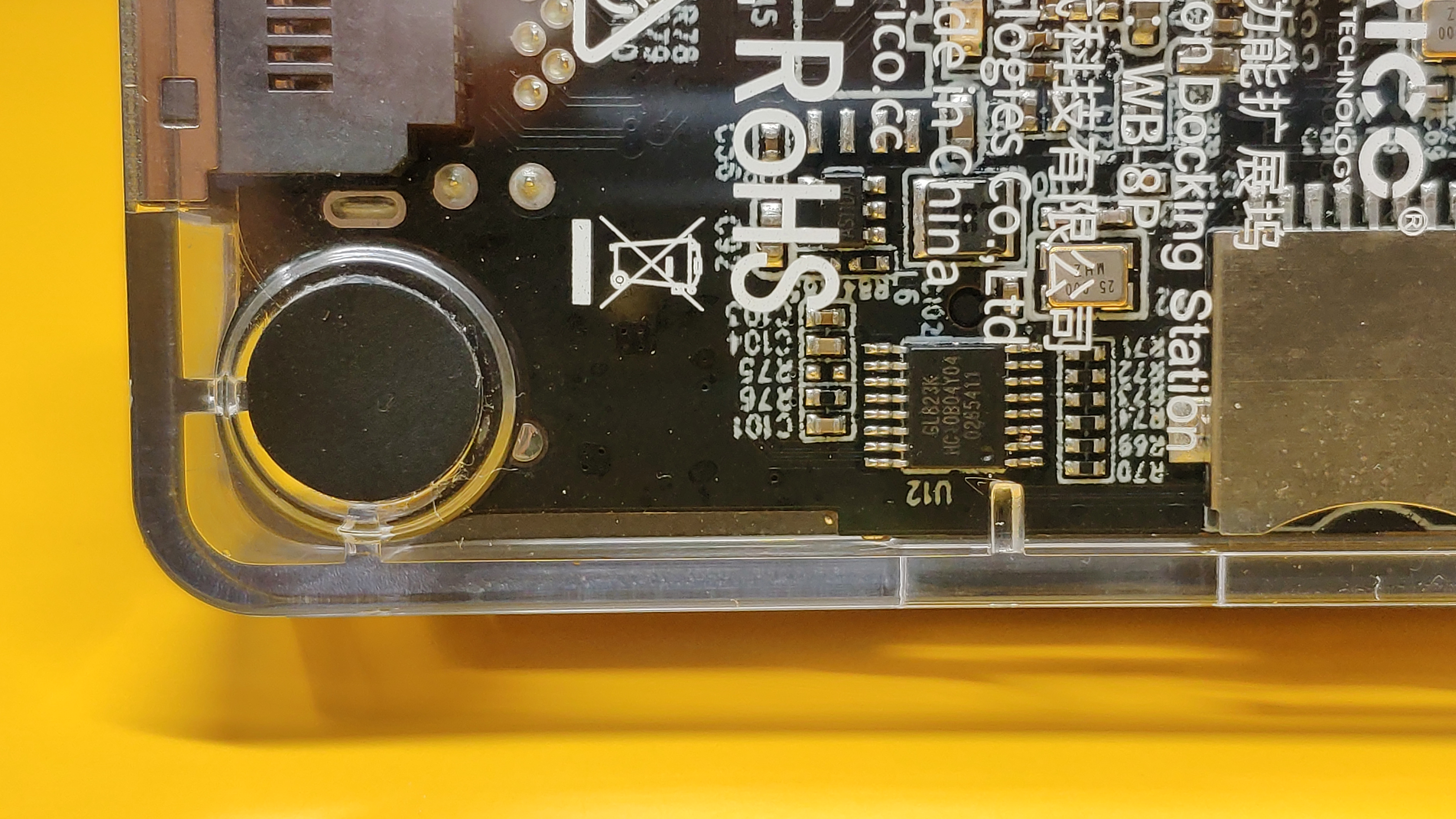

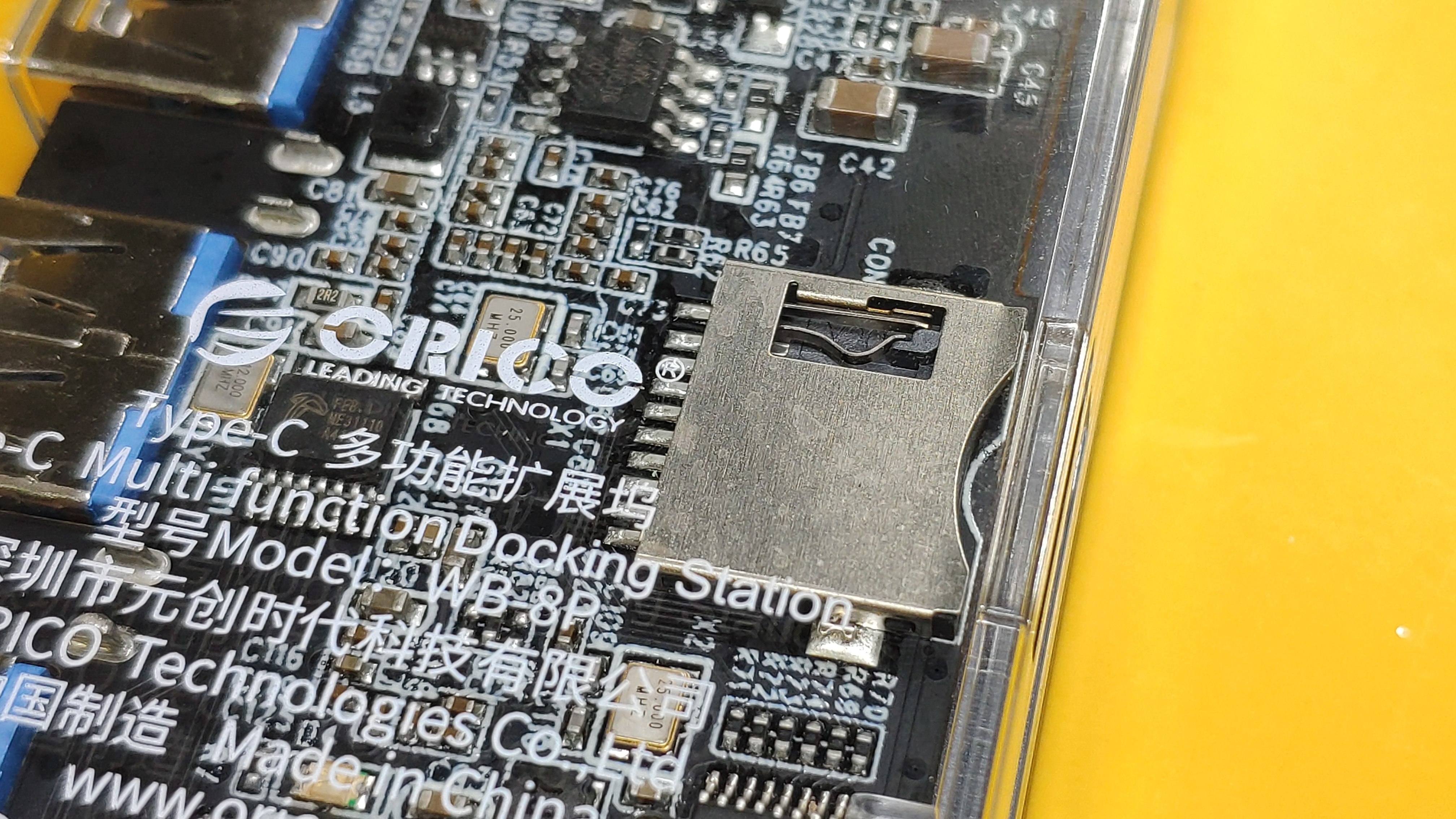

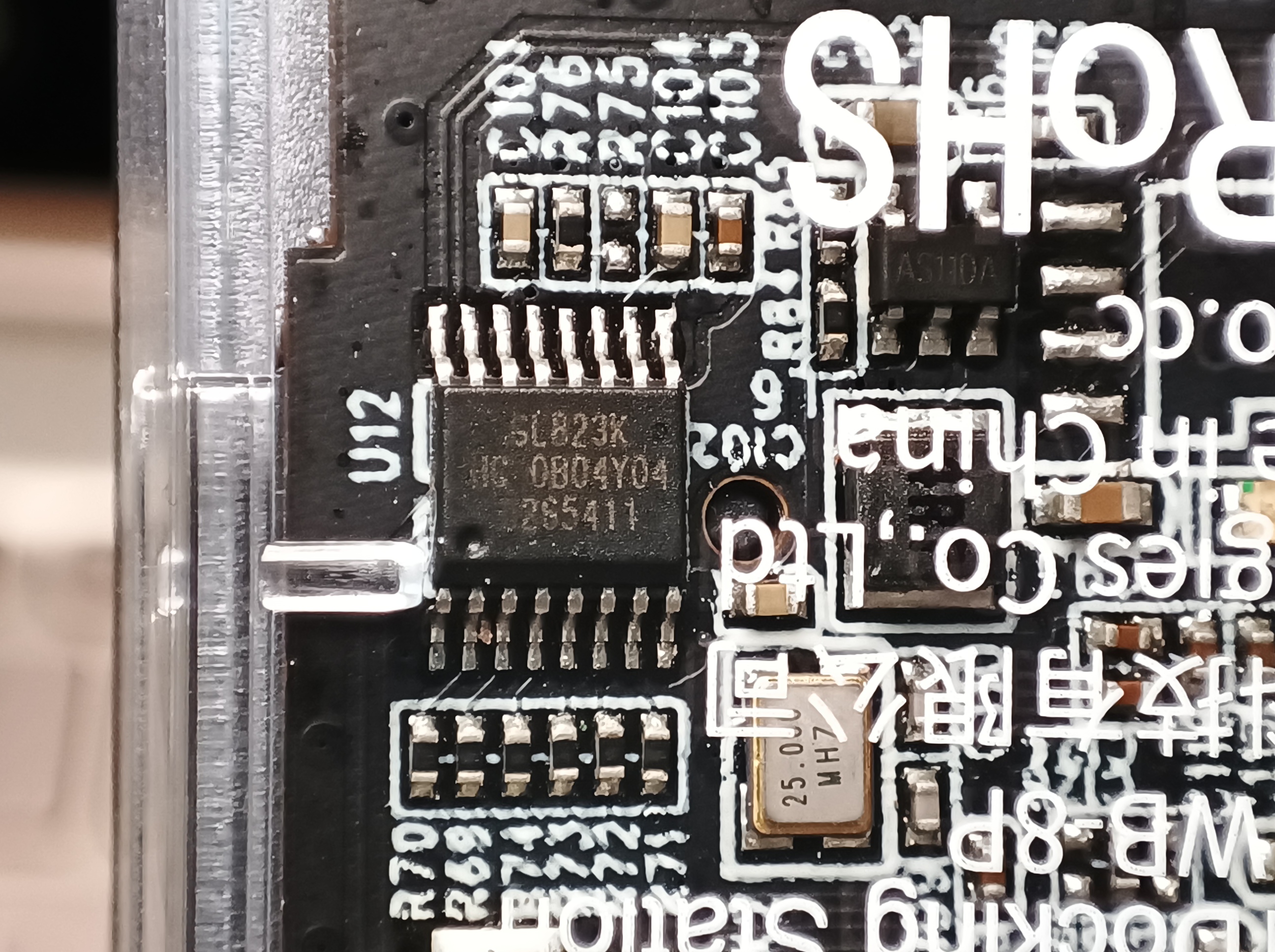

SD/TF方面运用GL823K,GL823K是高速2.0单口读卡器,支持SD/TF/MMC/MSPRO等品类内存卡,其集成了高速8051微处理器和高效硬件引擎,便于USB和FLASH之间的直接传输。整合5V-3.3V,3.3V-1.8V的稳压器,电源MOSFET和它使芯片上的时钟源的自带OCCS的功能,这意味着任何外部12Mhz XTAL是非常有必要的,有效降低了整体硬件设备的BOM成本。采用的SSOP16封装,150mil的管脚,此类型的引脚设计适合卡插口提供更容易的PCB布局,体现在实际应用中也就是占用的PCB板空间极小。扩展坞实际应用中,单口读卡器的缘故,SD/TF卡无法同时读取,而是按照插入顺序依次读取内容。

一面科技一面艺术的ORICO Type-C 八合一透明拓展坞

一面科技一面艺术的ORICO Type-C 八合一透明拓展坞

整PCB板内部结构排列非常整齐,锡点饱满。这样也为扩展坞的日产运行提供了极其稳定的性能保证。

一面科技一面艺术的ORICO Type-C 八合一透明拓展坞
